Тяговый расчет - Схема и элементы двухмоторной трансмиссии

Схема и элементы двухмоторной трансмиссии

На рис. 6 представлена схема двухмоторной гидромеханической трансмиссии самоходного cкрепера с двумя независимыми двигателями. В такой трансмиссии может иметь место различный отбор мощности от первичных двигателей (причем сами двигатели могут быть разными по номинальной мощности и диапазону рабочих скоростей), различные передаточные числа трансмиссии, различные нагрузки на колесные движители и т.д. Каждая ветвь трансмиссии (рис. 7а) состоит из дизеля с центробежным регулятором 1, гидротрансформатора 2, редуктора моста 3 и колесного движителя 4. Каждый из перечисленных элементов трансмиссии имеет свою определенную характеристику (рис. 7б).


Рис. 6. Схема двухмоторной гидромеханической трансмиссии самоходного скрепера

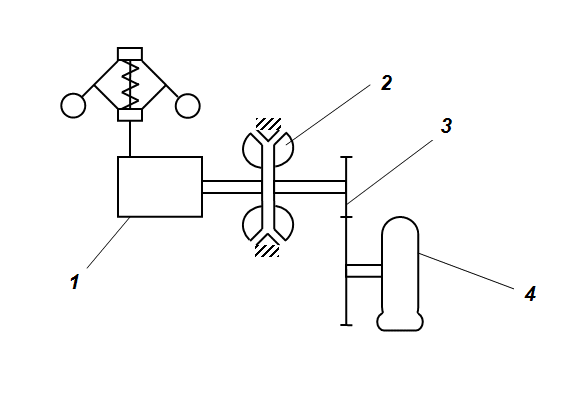

Рис. 7а. Схема одномоторной гидромеханической трансмиссии

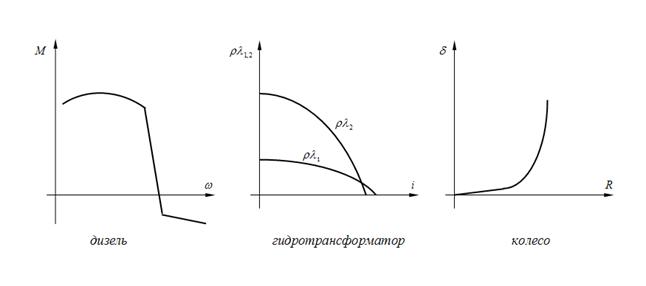

Рис. 7б. Характеристики элементов гидромеханической трансмиссии
