Тяговый расчет - Пример одномоторной трансмиссии

Пример.

Рассмотрим в качестве примера колесный погрузчик с гидромеханической трансмиссией (рис. 3). Исходные данные и нулевое приближение представлены в табличной форме на рис. 4, а результаты расчета в табличной форме – на рис. 5а и в графической форме – на рис. 5б.


Рис. 3. Колесный погрузчик с гидромеханической трансмиссией

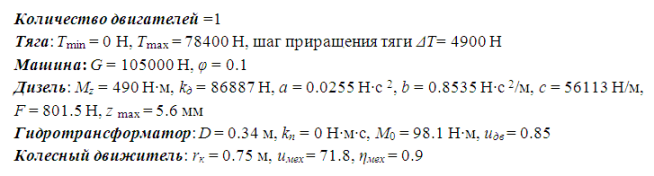

Исходные данные


Характеристики элементов трансмиссии

Дизель

Внешняя характеристика (без учета Mz)

М (), Н·м

  49.05

  58.86

  63.765

  68.67

  68.67

  63.765

  49.05

  29.43

  14.715

  0.00

, рад/с

115.0

120.3

125.6

136.0

146.5

157.0

167.5

178.0

186.0

192.7

Гидротрансформатор

Насосное колесо

104 ·

 274.68

 289.395

 294.30

 289.395

 274.68

 255.06

 225.63

 161.865

  73.575

-132.435

i

  0.0

  0.1

  0.2

  0.3

  0.6

  0.7

 0.78

  0.9

 0.95

10.0

Турбинное колесо

104 ·

794.61

 667.08

 588.60

 490.50

 328.635

 268.794

 213.858

 128.511

  36.788

-132.435

i

  0.0

  0.1

  0.2

  0.3

  0.6

  0.7

 0.78

  0.9

 0.95

10.0

Колесный движитель

Кривая буксования

δ(R), %

  0.0

 10.0

 20.0

 30.0

 40.0

 50.0

 60.0

 70.0

 80.0

100.0

R, кH

  9.32

 53.955

 68.67

 73.575

 78.48

 80.933

 83.385

 86.328

 88.29

 89.271

Нулевое приближение

(при Т= Тmin)

Рис. 4. Исходные данные и нулевое приближение



Результаты тягового расчета одномоторной трансмиссии

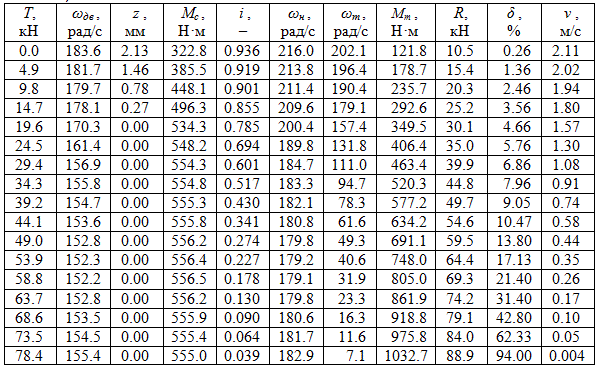

Таблица 1.

Кроме основных параметров, входящих в уравнения (1), для каждого значения тягового усилия Т, кН, программа вычисляет ряд дополнительных величин: мощность двигателя Nдв , кВт; мощность на насосном колесе гидротрансформатора Nн , кВт; тяговую мощность NТ , кВт; КПД гидротрансформатора η ; тяговый КПД ηТ ; расход топлива Gт , кг/ч. Результаты приведены в табл.2.

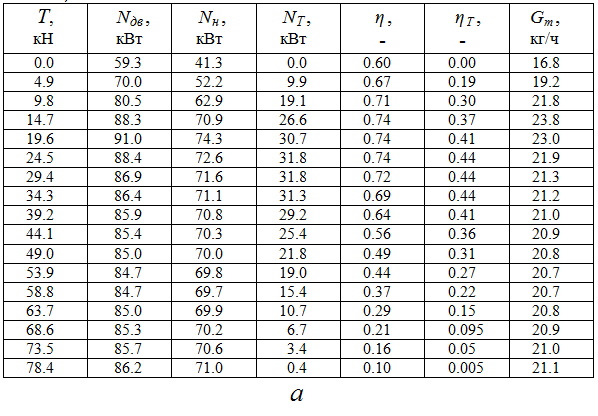

Таблица 2.


Рис. 5. Результаты расчета тяговой характеристики колесного погрузчика
а – табличная форма,  б – графическая форма.
